面板品牌： 夏普 (SHARP)
面板型号： LQ150X1LG93
面板类型： a-Si TFT-LCD
面板尺寸： 15.0 英寸
分 辨 率： 1024(RGB)×768
显示模式： TN，常白显示，透射式
表面处理： 雾面，Hard coating (3H)
面板亮度： 0 cd/m2 (Typ.)
对 比 度： 500 : 1 (Typ.) (透射)
显示颜色：   (6-bit + Hi-FRC)
响应时间： 3.6/1.4 (Typ.)(Tr/Td)  (ms)
可视角度： 70/60/70/70 (Typ.)(CR≥10) (左/右/上/下)
扫描频率： 60Hz
光源类型： WLED
信号接口： Parallel RGB (1 ch, 6-bit)
面板电压： 3.3V (Typ.)

面板品牌： 夏普 (SHARP)
面板型号： LQ150X1LG93
面板类型： a-Si TFT-LCD ，液晶屏
工作温度： -20 ~ 70 °C
存储温度： -30 ~ 70 °C

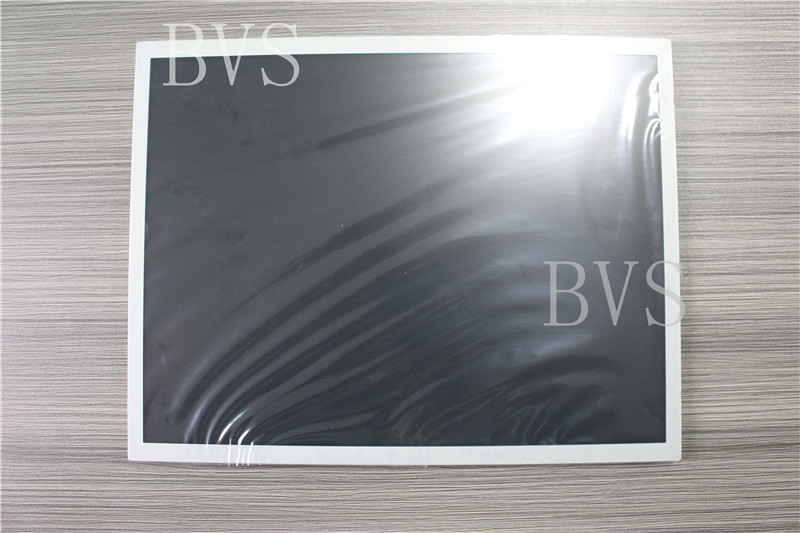

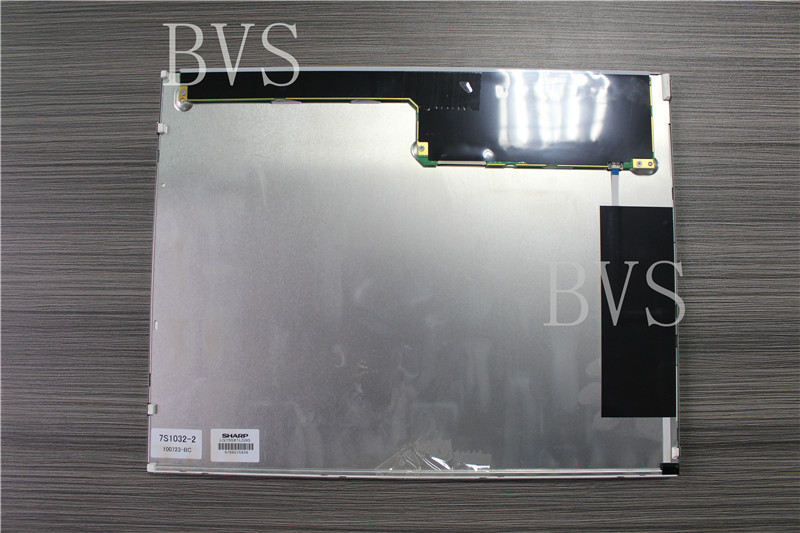

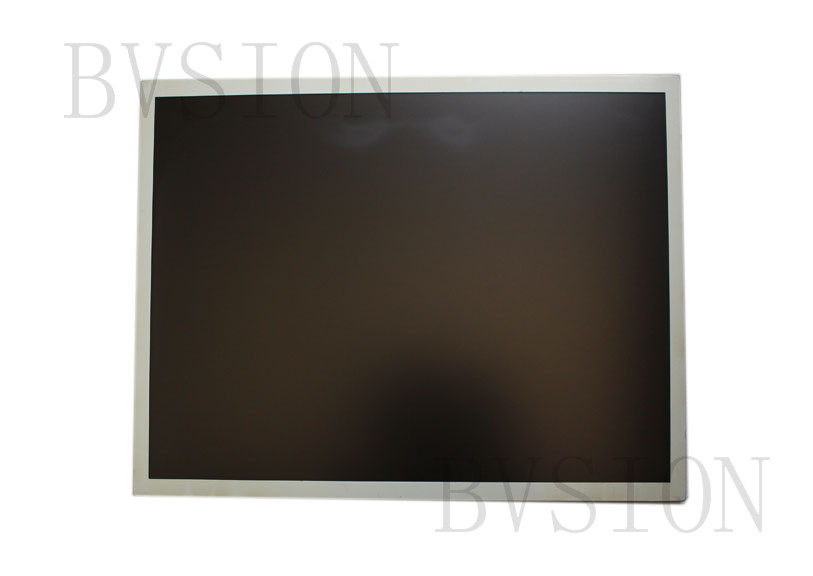

夏普液晶屏LQ150X1LG93
结构特性面板尺寸： 15.0 英寸
点分辨率： 1024(RGB)×768
宽 高 比： 4:3 (宽:高)
像素排列： RGB Vertical Stripe
点 间 距： 0.099×0.297 mm (横*竖)
像素间距： 0.297×0.297 mm (横*竖)
面板重量： 950g (Max.)
表面处理： 雾面，Hard coating (3H)
显示区域： 304.1×228.1 mm (横*竖)
可视区域： 307.2×231.1 mm (横*竖)
外观尺寸： 326.5×253.5 mm (横*竖)
外观尺寸： 9.6 (Typ.) mm (厚度)
孔位支架：
触 摸 屏： 无
夏普液晶屏LQ150X1LG93 光学特性显示模式： TN，常白显示，透射式
面板亮度： 0 cd/m2 (Typ.)
对 比 度： 500 : 1 (Typ.) (透射)
显示颜色： 262K (6-bit)
响应时间： 3.6/1.4 (Typ.)(Tr/Td) (ms)
可视角度： 70/60/70/70 (Typ.)(CR≥10) (左/右/上/下)
最佳视角： 6 o'clock
白色色度： X:0.305; Y:0.325
白场变动： 1.33 (Max.)(5 points)
夏普液晶屏LQ150X1LG93 电子特性扫描频率： 60Hz
反转扫描： 翻转 (180°)
夏普液晶屏LQ150X1LG93 发光系统灯管位置： 侧入式光源(底部)
光源类型： WLED
光源寿命： 50K (Typ.) (小时)
接口类型： Connector
接口品牌： JST
接口型号： SM06B-SHS-TF
接口脚距： 1.0 mm
接口数量： 1 pcs
接口脚数： 6 pins
背光电路： 无
背光电路： 12.0±1.8V (输入电压)
背光电路： 480/700mA (Typ./Max.) (输入电流)
夏普液晶屏LQ150X1LG93 信号接口信号大类： LVDS
信号小类： Parallel RGB (1 ch, 6-bit)
接口定义： LVDS-20P1C8B-010G
面板电压： 3.3V (Typ.)
面板电流： 300/400mA (Typ./Max.)
接口类型： 端子
接口品牌： HRS
接口型号： DF14H-20P-1.25H(56)
接口脚距： 1.25 mm
接口数量： 1 pcs
接口脚数： 20 pins
夏普液晶屏LQ150X1LG93 包装方式每箱数量： 10 pcs
包装箱尺寸： 450×312×400 mm (长×宽×高)
包装箱毛重： 9.8 Kgs

点击下载文档:
LQ150X1LG93
