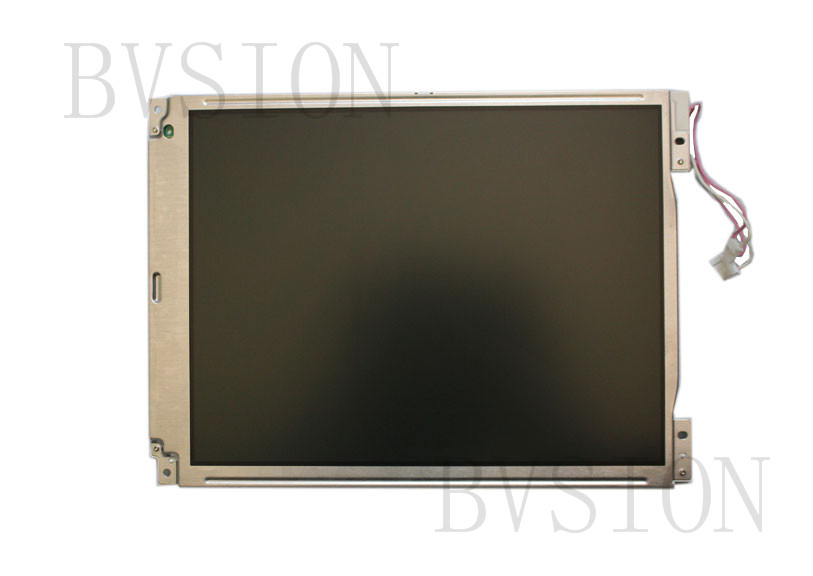

面板品牌： 夏普 (SHARP)
面板型号： LQ104V1DG52
面板类型： a-Si TFT-LCD
面板尺寸： 10.4 英寸
分 辨 率： 640(RGB)×480
显示模式： TN，常白显示，透射式
表面处理： 雾面 (Haze 28%)，Hard coating (3H)，抗反射处理
面板亮度： 300 cd/m2 (Typ.)
对 比 度： 300 : 1 (Typ.) (透射)
显示颜色：   (6-bit)
响应时间： 20/40 (Typ.)(Tr/Td)  (ms)
光源类型： CCFL
信号接口： CMOS (1 ch, 6-bit)
面板电压： 3.3/5.0V (Typ.)(VCC)

面板型号： LQ104V1DG52
型号别名： LQ0DZA0058
面板类型： a-Si TFT-LCD ，液晶屏
夏普液晶屏LQ104V1DG52 结构特性面板尺寸： 10.4 英寸
点分辨率： 640(RGB)×480
宽 高 比： 4:3 (宽:高)
像素排列： RGB Vertical Stripe
点 间 距： 0.110×0.330 mm (横*竖)
像素间距： 0.330×0.330 mm (横*竖)
面板重量： 620g (Max.)
表面处理： 雾面 (Haze 28%)，Hard coating (3H)，抗反射处理
显示区域： 211.2×158.4 mm (横*竖)
可视区域： 214.6×162.4 mm (横*竖)
外观尺寸： 246.5×179.4 mm (横*竖)
外观尺寸： 15.5 (Max.) mm (厚度)
孔位支架： Face mounting holes
夏普液晶屏LQ104V1DG52 光学特性显示模式： TN，常白显示，透射式
面板亮度： cd/m2 (Typ.)
对 比 度： 300 : 1 (Typ.) (透射)
显示颜色：
响应时间： 20/40 (Typ.)(Tr/Td) (ms)
可视角度： (左/右/上/下)
最佳视角： 6 o'clock
白色色度： X:0.313; Y:0.329
白场变动： 1.45 (Max.)(5 points)
夏普液晶屏LQ104V1DG52 电子特性反转扫描： 翻转 (水平/垂直)
夏普液晶屏LQ104V1DG52 发光系统灯管位置： 侧入式光源(顶部和底部)
光源类型： CCFL
灯管数量： 2 pcs
灯管形状： 直条
光源寿命： 50K (Min.) (小时)
单灯电压：
单灯电流： 3.5/6.0/7.0mA (Min./Typ./Max.)
灯管频率： 35/60/70KHz (Min./Typ./Max.)
灯管启动电压： 1300/1450V (Max.)(Ta=+25/-10℃)
灯管总功率： 5.6W (Typ.)
接口类型： Connector
接口品牌： JST
接口型号： BHR-03VS-1
接口脚距： 4.0 mm
接口数量： 2 pcs
接口脚数： 3 pins
接口定义： BLL-3PINS-HNL
背光电路： 无
夏普液晶屏LQ104V1DG52 信号接口信号大类： Parallel RGB
信号小类： CMOS (1 ch, 6-bit)
接口定义： DRGB-31P1C6B-010K
面板电压： 3.3/5.0V (Typ.)(VCC)
面板电流： 180/150mA (Typ.)(ICC)
信号电压： VIL≤0.3VCC; 0.7VCC≤VIH
接口类型： 端子
接口品牌： HRS
接口型号： DF9MA-31P-1V
接口脚距： 1.0 mm
接口数量： 1 pcs
接口脚数： 31 pins
夏普液晶屏LQ104V1DG52 包装方式每箱数量： 20 pcs
包装箱尺寸： 511×288×356 mm (长×宽×高)
包装箱毛重： 15.6 Kgs

点击下载文档:
LQ104V1DG52
