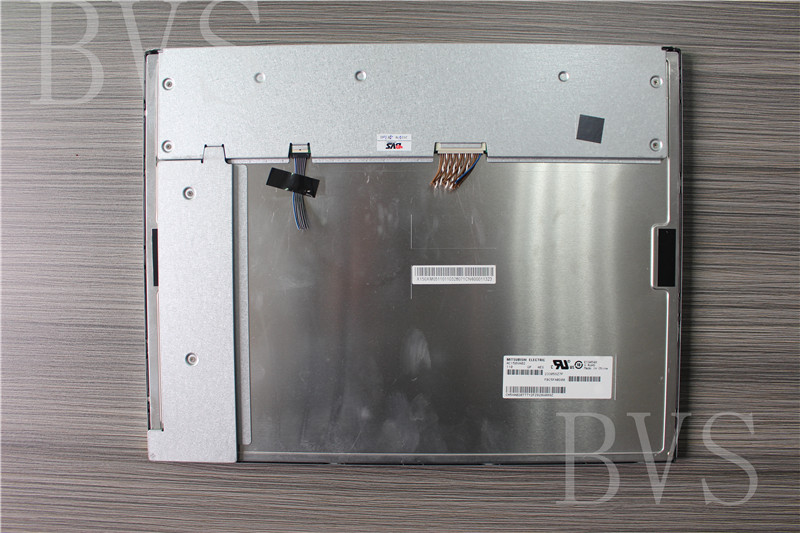

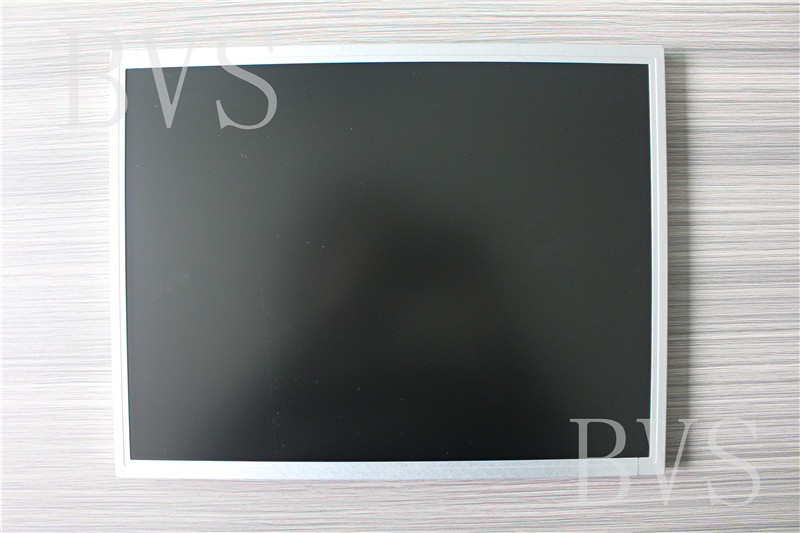

面板品牌： 三菱 (Mitsubishi)
面板型号： AC150XA02
面板类型： a-Si TFT-LCD
面板尺寸： 15.0 英寸
分 辨 率： 1024(RGB)×768
显示模式： TN，常白显示，透射式
表面处理： 雾面，Hard coating (3H)
面板亮度： 450 cd/m2 (Typ.)
对 比 度： 700 : 1 (Typ.) (透射)
显示颜色：   (6-bit / 8-bit)
响应时间： 2/10 (Typ.)(Tr/Td)  (ms)
可视角度： 80/80/70/70 (Typ.)(CR≥10) (左/右/上/下)
扫描频率： 60Hz
光源类型： WLED
信号接口： LVDS (1 ch, 6/8-bit)
面板电压： 3.3V (Typ.)

 结构特性面板尺寸： 15.0 英寸
点分辨率： 1024(RGB)×768
宽 高 比： 4:3 (宽:高)
像素排列： RGB垂直条状
点 间 距： 0.099×0.297 mm (横*竖)
像素间距： 0.297×0.297 mm (横*竖)
面板重量： 1.10Kgs (Typ.)
表面处理： 雾面，Hard coating (3H)
显示区域： 304.1×228.1 mm (横*竖)
可视区域： 307.4×231.3 mm (横*竖)
外观尺寸： 326.5×253.5 mm (横*竖)
外观尺寸： 12.0 (Typ.) mm (厚度)
孔位支架： Side mounting holes (4-M3) on left right bezel
触 摸 屏： 无
光学特性显示模式： TN，常白显示，透射式
面板亮度： cd/m2 (Typ.)
对 比 度： 700 : 1 (Typ.) (透射)
显示颜色： 262K/16.7M (6-bit / 8-bit)
色彩饱和度： 60%
响应时间： 2/10 (Typ.)(Tr/Td) (ms)
可视角度： 80/80/70/70 (Typ.)(CR≥10) (左/右/上/下)
最佳视角： 6 o'clock
白色色度： X:0.313; Y:0.329
白场变动： 1.33 (Max.)(95 points)
电子特性扫描频率： 60Hz
反转扫描： No
功率总耗： 10W (Typ.)
发光系统灯管位置： 侧入式光源
光源类型： WLED
光源寿命： 100K (Typ.) (小时)
灯管易换： No
接口类型： 端子
接口品牌： CONN-Tek
接口型号： CR03-P06H2B-2
接口脚距： 1.25 mm
接口数量： 1 pcs
接口脚数： 6 pins
背光电路： 含LED驱动器
背光电路： 12.0±1.2V (输入电压)
背光电路： 600/700/850mA (Min./Typ./Max.) (输入电流)
背光功耗： 8.4/9.2W (Typ./Max.)
信号接口信号大类： LVDS
信号小类： LVDS (1 ch, 6/8-bit)
接口定义： LVDS-20P1C8B-010I
面板电压： 3.3V (Typ.)
面板电流： 480/800mA (Typ./Max.)
接口类型： 端子
接口品牌： HRS
接口型号： DF14H-20P-1.25H (56)
接口脚距： 1.25 mm
接口数量： 1 pcs
接口脚数： 20 pins
